都市計画に活断層情報を考慮した事例がいままでほとんど
ない。「活断層法」の制定を提案している文献をみつけまし
た。活断層情報を考慮した防災対策を検討するには都市
地域計画から住民意識考慮の対策検討が必要と述べられ
ています。

地学雑誌１１６号　活断層情報を考慮した防災対策と住民
の意識構造
http://www.geog.or.jp/journal/back/pdf116-3-4/p524-535.pdf

活断層対策については安全性の向上と費用との兼ね合い
と結ばれている。

政府機関が活断層を指定して30年以内に高い確率で都市直
下型地震が起きると予測しています。大阪では上町断層がそ
の対象であり、北側の佛念寺山断層が動いたら何万人もの
犠牲者が出ると予測しております。そして、断層線の位置を地
図で示しています。


各地方自治体は地震が起きたらどう逃げるとか、防災対策と
か、帰宅難民どうするかと言う防災計画を立てていますが、そ
の前に断層線上に建築物を建てることを規制する必要もあり
ます。また、すでに建っている建造物（特に学校などの公共性
のあるもの）に対して安全診断、対策なども必要と思います。


米国カルフォルニアのロスアンジェルス地震の原因となった大
きな活断層に対して、すでに対策が取られています。真似しな
いといけません。


国内では横須賀市は建築規制条例の中で「活断層等上におけ
る建築物への指針」を検討中で断層線上の幅２５ｍ以内を規
制するような動きです。
http://www.city.yokosuka.kanagawa.jp/4805/tokei/kihon_k/documents/sisin.pdf


福岡市でも市内を縦断する警固断層上(地域レベル分けして)に
新規に建築される建築物の耐震対策を平成20年に条例化して
います。（耐震レベル２の更に1.25倍などと）
http://www.city.fukuoka.lg.jp/data/open/cnt/3/19664/1/joureika.pdf


大阪でも（社）日本建築構造技術者協会関西支部が昨年に都市
型地震対策耐震性の考え方を提言していますが、たとえば防災
会議などで新たな知恵がどう取り上げられているのかが見えま
せん。
http://www.pref.osaka.jp/attach/13203/00078593/jsca_sannkou.pdf


以上のようなところを少しずつ勉強しながらキャッチアップしてい
きたいと思っております。


政府機関である地震調査研究推進本部　地震調査委員会が日本で発生する確率の高い地震として上町活断層による都市型直下地震を予想しています。そして、上町断層の北側一部が佛念寺山断層と呼ばれております。その活断層の傍に越してきたので色々と心配をしており、このブログを当初MTB生活から佛念寺断層線の街中ロケハンに切り替え、書き続けております。

さて、今回はもし地震が起こったらどうなるか、何か予防はという観点の対策です。阪神地震では建物の中で家具などが倒れたための犠牲者が多かったと聞きました。ということで、今回私事ながら、我が家の荷物荷重が多い方から2つのたんすおよび本棚につっかい棒を取り付けました。マグニチュード７という名前です。








消防庁　地震防災マニュアルにも家具・電化品対策が触れられています。
http://www.fdma.go.jp/bousai_manual/pre/preparation010.html


佛念寺山断層線をたどり、まずは豊中市の少路幼稚園の前
からスタートして、緑地公園あたりから吹田市に入り、江坂駅、
神崎川まで来ました。18条大橋で大阪市へと渡ります。


この地区には市営住宅、URなどをはじめとして中層、高層マ
ンション群が並んでいます。




政府機関である地震調査研究推進本部　地震調査委員会が
交付金で1997年ぐらいに上町断層群に関しての地層調査を
行っているとのこと。豊中市の天竺川、大阪市の神崎川と淀
川の河川敷で断層線とほぼ直角線でボーリングして、地層の
具合を調べたという報告書があります。
http://www.hp1039.jishin.go.jp/danso/OsakaFu3/3-2.htm

その中で神崎川ボーリングは18条大橋から大吹橋の間に位
置しております。
http://www.hp1039.jishin.go.jp/danso/OsakaFu3/figures/f3-4.jpg

地層は深度１ｋｍまで調査されており、地平面では18条大橋
から上流へ３００ｍ地点から大吹橋までの間に彎曲があると
書いてあります。

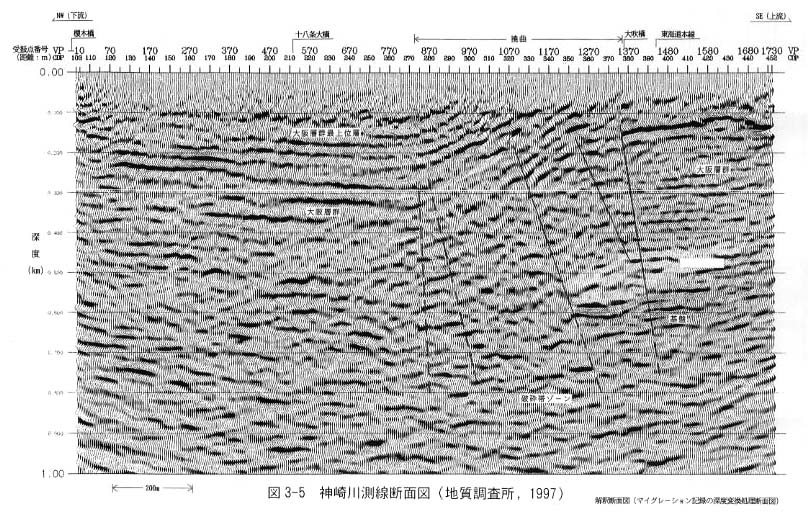

http://www.hp1039.jishin.go.jp/danso/OsakaFu3/figures/f3-5.jpg

近辺の駅、東三国駅の「電車で行こう！大阪」の記事です。
http://train.osakazine.net/e35806.html


政府発表の地震マップは次です。アドレスのクリックでアプリ
がロードされ、地図が表示されます。地図の該当場所をクリッ
ク＋ドラッグすると表示箇所が動きます。ダブルクリックで該当
位置のゆれ確率とか地震発生時の地上面のゆれ速度が別
ウィンドで表示されます。
http://www.j-shis.bosai.go.jp/map/?center=135.4876900,34.77503680&zoom=13&flt=0,0,0,0&transparent=0.2&ls=0&lang=jp&layer=P-Y2010-MAP-AVR-TTL_MTTL-T30_I55_PD

地図上の仮想断層線をたどりながらとうとう、豊中市、吹田市から大阪市境界までやってきました。神崎川の大吹橋と１８条大橋の中間点を断層線はよぎっています。吹田側の目印としてはＧＳとか自動車教習所、製紙会社などの境目でしょうか。吹田側から東三国の方をみた写真です。




神崎川に近いところで地震時の心配は津波であろうかと思います。津波避難ビルとして小学校や公共施設だけでなく、川の傍の民間会社高層ビルも津波避難ビル指定への協力がなされています。確か堤防際Ｄ社ビルもその中に入っていたと思います。（正確には吹田市のホムペを参照してください）

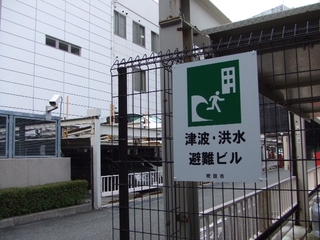

ビルの前にこんな看板がかかっているようです。(18条大橋付近のビル）


ＪＲ東の東北新幹線には阪神大震災の教訓が生かされて
いました（過去の報道からの情報まとめ）

　阪神大震災では高架橋柱の「せん断破壊」（柱が水平方
向に切断されるような破壊）が問題となり、修復に時間をか
かりました。阪神高速の高架を支える柱が折れた報道写
真を鮮明に覚えています。その後国内の公共交通機関で
は橋柱外側に鋼板を巻くといった耐震補強策を講じていま
す。

　ＪＲ東管内の新幹線高架橋は2004年新潟中越地震で上
越新幹線など高架橋において被害があったため、早期対
応し2007年度に耐震補強工事を終わらせています。その
ため、東日本大震災ではせん断破壊に対して強くなってい
た訳で、未然に事故防止された事例といえると思います。

　今回のロケーションハンティングでは江坂駅近辺の大阪
北急行路線や新御堂筋の高架橋を観察してみました。写
真には出ていない北大阪急行線高架柱で鉄板が巻かれ
ていると外目で見えるものもありましたので、同様な処置
が行われていると推定されます。




鉄板が巻かれているように見えるのは北大阪急行線の
名神高速道路立体交差のトラス橋の桁支え部分です。


　また安全運行を保障するという観点ではＰ波通報設備
というものがあります。３．１１地震発生時に約30本のＪＲ
東の新幹線列車が営業運転中でしたが、1998年に導入
された「新幹線早期地震検知システム」が作動し、すべて
の列車を緊急停止しました。大きな揺れが来る１０秒以上
前に震源に近い宮城県金華山付近に設置されていた地
震計が初期微動(Ｐ波※１）を検知し、その信号によりすべ
ての列車運転を減速停止させることが出来たとのこと。

※１　Ｐ波とは、プライマリーの略で地震の第一波というこ
とになります。たとえば鉄道機関ではＰ波を検知すると全
線に停止信号がでて、全車両に無線で非常通報する通信
装置が付加されています。
http://www.jjjnet.com/jishin_PwaveSwave.html


さて、広芝橋を越えて更に工場、住宅地を斜めに行くと南吹田体育館と吹田ＧＦの間ぐらいになります。
五反野公園があります。




ここから先は製紙工場の中になりますので、次は神崎川堤防の方まで行って探索してみます。



地震マップは次です。クリックでアプリがロードされ、地図が表示されます。地図の該当場所をクリックしドラッグすると表示位置は動きます。ダブルクリックで該当位置のゆれ確率とか地震発生時の地上面のゆれ速度が別ウィンドで表示されます。佛念寺山断層線の地表部はピンク色線で示されています。
http://www.j-shis.bosai.go.jp/map/?center=135.4876900,34.77503680&zoom=13&flt=0,0,0,0&transparent=0.2&ls=0&lang=jp&layer=P-Y2010-MAP-AVR-TTL_MTTL-T30_I55_PD



江坂駅を斜めに横切り、江坂公園の南側を通過し、内環状線の広芝町交差点のホテル駐車場付近を通過。


さらに激安スーパーの交差点を経て広芝橋を斜めに横切ります。広芝橋袂にはインドアのボルダリング練習場があります。



地震マップはこちら
http://www.j-shis.bosai.go.jp/map/?center=135.4876900,34.77503680&zoom=13&flt=0,0,0,0&transparent=0.2&ls=0&lang=jp&layer=P-Y2010-MAP-AVR-TTL_MTTL-T30_I55_PD

地震マップで知りたい部分をクリックするとその地点の地震の震度の確率とか地表面での地震時のゆれ速度などが表示されます。

この間の続きで新御堂筋を渡ったほうです。



江坂公園の方にも行ってみました。江坂公園の案内板です。この案内板の地図ではもっと左下の方になります。



地震マップはこちら
http://www.j-shis.bosai.go.jp/map/?center=135.4876900,34.77503680&zoom=13&flt=0,0,0,0&transparent=0.2&ls=0&lang=jp&layer=P-Y2010-MAP-AVR-TTL_MTTL-T30_I55_PD

地震マップで知りたい部分をクリックするとその地点の地震の震度の確率とか地表面での地震時のゆれ速度などが表示されます。

ワタクシは５月、大阪に越してきたので、まあニューオオサカジンです。新参者のくせにえらそうに佛念寺山断層がどうこういうてるやん・・というご意見もありそうなので、情報源をリンクしときます。
今年の３月に産経新聞が取り上げたそうです。「「上町台地」に、弥生から江戸時代前後までの地滑り跡が発掘などで多数確認されていることが、大阪文化財研究所の調査で分かった。」
http://www.iza.ne.jp/news/newsarticle/natnews/topics/552697/
更にもう一年前大阪日日新聞の記事にもあります。「政府・中央防災会議の専門調査会によると、大阪都心部を南北に走る「上町断層帯」（長さ約４２キロ）で直下型地震が発生すると、約９７万棟が全壊、死者は最大４万２０００人に上り、経済的な被害は７４兆円と想定されている。」
http://www.pressnet.co.jp/osaka/kiji/100130_13.shtml

ともかく、政府が４万２０００人は死にまっせと保障しているだけにこの４万２０００人に入らないようにするにはどうするかを必死に考えております。まあ家内に言わせると、その前におっちぬと言う確率も高い（もう老人ですから）のですが・・・。ハシモトハン、東京へ逃げたらあきまへんで・・・。とはいえ、東京湾北部地震というのも東京２３区でマグニチュード７ぐらいの推定があり、地震の発生時期では東京が先を越すかもしれません。これだけはトウキョウに負けた方がええ。

それで、地震の前兆をどう探るかですが、いくつかの方策があるように思います。

１．地面や建造物にＧＰSで位置が計測できる測定器を固定し、動きを計測する。動きに変化があると推定できるのではないか。GPSを利用して更に相対位置をミクロン精度で測れる技術はもうあるはずなのでそういったものを活用できるはずである。

２．重力場測定。活断層ということは土地と土地が擦れ合って大きな力が働いているはずなので、重力場を測定すると断層のあっちとこっちの関係がわかるはず。
http://wwwsoc.nii.ac.jp/jepsjmo/cd-rom/2010cd-rom/earth2010_disc2/program/PDF/S-SS015/SSS015-P16.pdf

３．前兆現象の把握
①断層の地面と地面のこすれにより、イオンが発生し、割れ目からイオンが噴出すと、地震雲が出来るといわれている。http://www.youtube.com/watch?v=HZuAau-xzZc&feature=related

②動物（蛇モグラなどの飛び出し）や野鳥の不可思議動態を観測する。断層の移動による振動などを事前に検知する可能性が指摘されている。

GPS利用の位置測定器やレーザ使用の測量機などを拠点ビルなどの屋上に設置すれば、少なくとも地盤変動による地表面の変動は観測できる。そのような測定器は開発され売られているようだ。次はそういうものを調べて紹介します。




江坂の坂を下り、名神高速道路をくぐり豊津２小をかすめ、
新御堂筋に差し掛かります。

地震マップに書かれた断層線の地表部分はビルをかすめ、
江坂駅のど真ん中を斜めに横切ります。この歩道橋階段あ
たりなのでしょうか。


江坂駅紹介　おおさかじんブログ
http://train.osakazine.net/e35563.html


地震マップはこちら
http://www.j-shis.bosai.go.jp/map/?center=135.4876900,34.77503680&zoom=13&flt=0,0,0,0&transparent=0.2&ls=0&lang=jp&layer=P-Y2010-MAP-AVR-TTL_MTTL-T30_I55_PD

地震マップで知りたい部分をクリックするとその地点の地震
の震度の確率とか地表面での地震時のゆれ速度などが表
示されます。

次に榎坂を下ると江坂大池小学校裏に大池があります。佛念寺山断
層は逆断層で地震が起こるとすれば西側が2m程度沈み込むといわ
れています。その繰り返しで千里山が盛り上がったということです。

地震が起こった場合には断層線西側の方が揺れ（この場合は上下振
動と推定される）が大きいと言われています。


地震マップは次です。クリックすると地図アプリがロードされ、地図が表示されます。地図の該当場所をドラッグすると動きます。ダブルクリックで該当位置のゆれ確率とか地震発生時の地上面のゆれ速度が別ウィンドで表示されます。
http://www.j-shis.bosai.go.jp/map/?center=135.4876900,34.77503680&zoom=13&flt=0,0,0,0&transparent=0.2&ls=0&lang=jp&layer=P-Y2010-MAP-AVR-TTL_MTTL-T30_I55_PD

佛念寺山断層線　活断層ハザードマップよりスクリーンショット


ほどなく、寺内小学校、都市緑化植物園、病院に突き当たります。その間の道をたどると江坂神社の境内に出ました。ここは素盞嗚尊神社 すさのおのみこと神社という由緒正しいお宮様のようです。今回は断層のそこに居るなまずさまを静めていただけるよう、賽銭を差し上げてお参りします。本殿前に安全祈願の茅の輪めぐりというのが置かれています。身の安全を祈願しぐるっとくぐります。



地震マップは次です。クリックで地図アプリがロードされ、地図が表示されます。地図の該当場所をクリックドラッグすると動きます。ダブルクリックで該当位置のゆれ確率とか地震発生時の地上面のゆれ速度が別ウィンドで表示されます。
http://www.j-shis.bosai.go.jp/map/?center=135.4876900,34.77503680&zoom=13&flt=0,0,0,0&transparent=0.2&ls=0&lang=jp&layer=P-Y2010-MAP-AVR-TTL_MTTL-T30_I55_PD

Ｊ－ＳＨＩＳ「地震ハザードステーション」というところで確率的地震動予測地図というものが公表されています。

http://www.j-shis.bosai.go.jp/map/?center=135.4876900,34.77503680&zoom=13&flt=0,0,0,0&transparent=0.2&ls=0&lang=jp&layer=P-Y2010-MAP-AVR-TTL_MTTL-T30_I55_PD

この地図の濃いところが震度６弱以上地震に見舞われる確率が２６％以上の場所です。今までめぐってきたところは薄い色なので、６～２６％になっています。江坂ぐらいより都心部の方が激しい地震に見舞われる確率が高い予想になっています。



ローズコミュニティ緑地の駐車場をちょっと通らせていただい
て、寺内一丁目に入ります。このあたりは中層のマンションが
たくさん建っております。緑地の野外音楽堂から緑地公園駅
につながる遊歩道がありますが、途中に階段段差があったり
すると、これもまた気になります。



電車で行こう！おおさか　緑地公園駅
http://train.osakazine.net/e34961.html

地震マップは次です。アドレスを右リックすれば、地図アプリ
がロードされ、地図が表示されます。
地図の該当場所をクリックしドラッグすると動きます。ダブル
クリックで該当位置のゆれ確率とか地震発生時の地上面の
ゆれ速度が別ウィンドで表示されます。
http://www.j-shis.bosai.go.jp/map/?center=135.4876900,34.77503680&zoom=13&flt=0,0,0,0&transparent=0.2&ls=0&lang=jp&layer=P-Y2010-MAP-AVR-TTL_MTTL-T30_I55_PD

ポタリングでは、緑ヶ丘4丁目から、少路幼稚園、そして三ツ池、新千里南町、東泉丘小、ジオ緑地前と通過し、服部緑地周辺道路まで回って、ローズコミュニティ緑地まで来ました。断層線がどこにあるのかと疑心暗鬼なので、何か段差みたいなものとかあると、なんじゃいなと近寄ってしまいます。

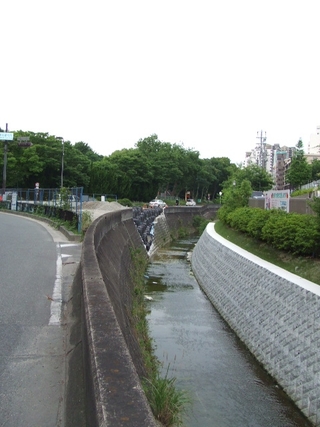

このあたりを断層線が走っているのかなあと思いつつ高川を見ると、なぜか高川右岸の一部が改修工事されています。（後で地図で確認しましたら、断層線はここでは服部緑地から高川をわたるようです）


自転車でミニハイクをしてみました。豊中市緑ヶ丘４丁目から東豊中町、東泉丘と下ってきました。三つ池というのはどんな池なのだろうかと見てきました。静かな水面に噴水が出ています。周りは瀟洒な住宅が立ち並び、自然環境がすごくよさそうなところです。水鳥なんかがたくさん居そうなところです。



ところで、この断層線についての説明を参照すると次のようになります。
「断層は豊中市緑丘４丁目付近を北端とし、そこから南下し中国縦貫道を横切り、南東～南南東に進路を変え、三ツ池を縦断、東豊中団地を経、豊中市東泉丘3丁目を通り、服部緑地の東北角をかすめ、緑地公園駅近辺の寺内を経、江坂付近で新御堂筋を斜めに横断、その後神崎川、淀川を横断して、堺筋～松屋町筋付近の上町断層に繋がることが分かっています。」



地震マップは次です。クリックでアプリがロードされ、地図が表示されます。地図の該当場所をクリックしドラッグすると表示位置は動きます。ダブルクリックで該当位置のゆれ確率とか地震発生時の地上面のゆれ速度が別ウィンドで表示されます。佛念寺山断層線の地表部はピンク色線で示されています。


ところで、佛念寺山断層線上に建築されたマンションの豊中市役所
建築申請、公開審査会の議事録をリンクします。






上町断層線に関してぐぐっていると、まずはWIKIがありました。
http://ja.wikipedia.org/wiki/%E4%BD%9B%E5%BF%B5%E5%AF%BA%E5%B1%B1%E6%96%AD%E5%B1%A4
さらにその技術的な内容に関して説明されている資料を見つけました。この資料は(株）クボタが刊行していたURBAN　KUBOTAと言う技術誌で、そのNo39が「特集＝続・大阪層群-古瀬戸内河湖水系」となっています。そしてありがたいことにｐｄｆが公開されています。これを読むと内容が理解できるようです。これから時間かけて読むことにします。
目次：http://www.kubota.co.jp/urban/pdf/39/pdf/39-001.pdf　
上町断層説明：http://www.kubota.co.jp/urban/pdf/39/pdf/39_02_4.pdf

さて、本日のロケーションハンティングですが、場所は新千里南町です。東泉が丘2丁目との間に断層線に由来する段丘なのか、崖線があり、上部が豊中市の公園遊歩道となって居ます。その遊歩道が天竺川と交差し、向かいの二ノ切池が見える場所の個人宅入り口北側斜面になぜか土中から半分突き出たマンホールがあります。






地震マップは次です。クリックでアプリがロードされ、地図が表示されます。地図の該当場所をクリックしドラッグすると表示位置は動きます。ダブルクリックで該当位置のゆれ確率とか地震発生時の地上面のゆれ速度が別ウィンドで表示されます。佛念寺山断層線の地表部はピンク色線で示されています。
http://www.j-shis.bosai.go.jp/map/?center=135.4876900,34.77503680&zoom=13&flt=0,0,0,0&transparent=0.2&ls=0&lang=jp&layer=P-Y2010-MAP-AVR-TTL_MTTL-T30_I55_PD

佛念寺山断層に取り掛かる前に佛念寺について若干興味をもつことにします。
早速ググッテ見ると「吹田郷土史裏街道」というページがあって、中世のことが書かれています。
（その後リンク切れとなっています）
http://homepage.mac.com/ryomasuda/Saigoku/history/Chisato/index.html

（以降はまったくわたしの勝手な憶測です。）
それでその中にも触れられていますが、念仏寺というのが佛念寺山近辺にあったらしい、奈良平
安時代からの在来仏教に対し、戦国時代以降に念仏教義(浄土宗、浄土真宗、日蓮宗、時宗、河
内念仏など）が勢力を伸ばしたらしい、そのときに出来たお寺ではなかろうか。種々の話から勝手
に創造すると、念仏信仰が盛んなときにこの地に念仏寺が出来たが、その後の一向一揆を境に
弾圧され、念仏寺は廃れ、熊野町地内（豊中第15中裏）に１６49年に八坂神社が建立された。そ
れは形を替え、その流れを引いているような気もするのですが、・・・・あまりにも話がごちゃまぜ、
飛躍しすぎでしょうか。また八坂神社に隣接し浄土宗の宝珠寺がある。
宝珠寺は平安時代(995年)には真言宗で開基し、近世になり浄土宗へ宗派替えしている。


佛念寺山断層が動いた時期は今から数千年以上前なので、念仏寺ができた時期はわずか400年
前であり、両者に因縁無いと思われます。佛念寺断層の命名するときに断層の始まる場所に近い
佛念寺山が使用されたものと推定しますが・・・。

地震マップは次です。クリックでアプリがロードされ、地図が表示されます。地図の該当場所をクリッ
クしドラッグすると表示位置は動きます。ダブルクリックで該当位置のゆれ確率とか地震発生時の
地上面のゆれ速度が別ウィンドで表示されます。佛念寺山断層線の地表部はピンク色線で示され
ています。
http://www.j-shis.bosai.go.jp/map/?center=135.4876900,34.77503680&zoom=13&flt=0,0,0,0&transparent=0.2&ls=0&lang=jp&layer=P-Y2010-MAP-AVR-TTL_MTTL-T30_I55_PD

その後地震マップに以前は重複表示された佛念寺山断層線の地表部表記がなくなりました。
現在入手できる断層線地図は次になります。以前のものと比べると東に数十ｍずれています。
佛念寺山断層線　活断層ハザードマップよりスクリーンショット
